旁路开关

新信息来源:未知发布时间:2016-04-29

1.概述
        HT-FKW□-12系列空气旁路负荷开关和HT-FLW□-12系列旁路负荷开关是为了满足不停电作业需求,而专门开发的用于电力检修用开关设备。
随着信息化、高科技的发展,用户对电能要求不间断供电,对电压波动要求严格,所以开展配电线路综合不停电作业势在必行,我公司推出的旁路开关可满足用对对不间断供电,电压波动的要求,且技术含量高,性能稳定,维护方便,是电力公司实现不停电作业的必需产品。


2.特点

  户外高压交流SF6旁路负荷开关
◆气室采用不锈钢焊接的多边形箱体,具有外形美观、结构牢固和耐候性强的特点。
◆气室部分的动密封采用密封圈密封,具有寿命长,密封可靠的特点。电缆插接头和机构室的静密封采用橡胶圈密封,结构简单,易于维护。
◆电缆插接头采用环氧浇注的静触头,配有外置感应环,作验电之用,并可按用户需要配置带点显示和核相装置。外圈采用安全接地的不锈钢和铝材作为防护连接圈,避免损伤电缆接头。
◆采用弹簧操作机构,外形尺寸小,操作方便可靠。
◆采用SF6压气式原理灭弧的开关本体。
◆配有可充气的自封阀,便于检修。

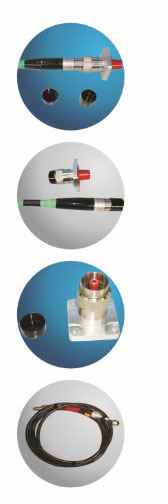

◆电缆采用专用的电缆快速直插接头,具有安装方便、插拔寿命长的特点。
◆输支架、抱箍装配(可供选择)。
◆带有安全可靠的失压闭锁机构,当气室内部气压低于允许的最低功能气压时,该机构能自动锁定,使开关不能继续分、合闸操作。
◆分合位置加有位置锁定插销,防止误动作。
◆配有显示机械操作次数的计数器。
◆为避免内部燃弧故障的蔓延,设有安全防爆装置。


3.技术参数

序号

型号

HT-FLW□-12

HT-FLW□-12

1

名称

户外高压交流SF6旁路负荷开关

户外高压交流智能化真空旁路负荷开关

2

参数类型

单位

3

额定电压



12

12

4

额定绝缘水平

额定工频耐压

kV

对地42 断口48(1min)

对地42 断口48(1min)

额定雷电冲击耐压

对地75 断口85

对地75 断口85

5

额定频率

Hz

50

50

6

额定电流

A

200

400

200

7

额定短时耐受电流

kA

20

20

8

额定峰值耐受电流

50

50

9

额定短路关合电流

50

50

10

额定短路持续时间

S

3

4

11

额定充入气压

MPa

0.08

12

开关的机械寿命

5000

10000

13

年漏气率

%

<0.5



14

防护等级



IP68



15

重量

kG

<50

<100

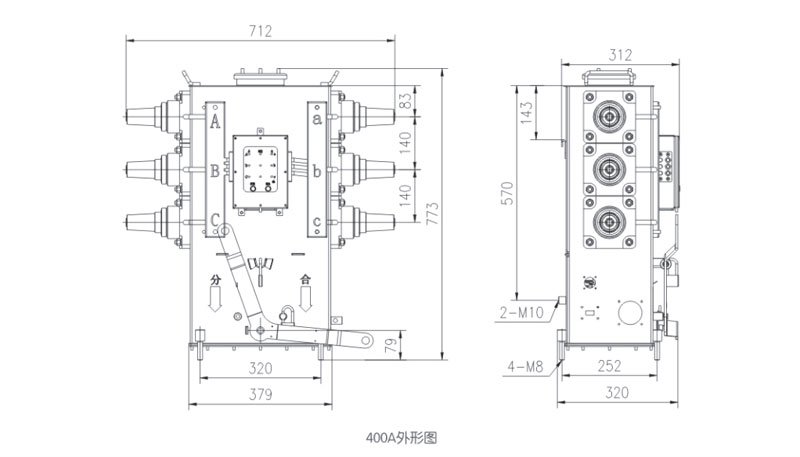

4.外形尺寸








5. 智能化旁路开关接线原理图





6. 订货表

型号

HT-FLW□-12

HT-FLW□-12

名称

户外高压交流SF6旁路负荷开关

户外高压交流智能化真空旁路负荷开关

额定电压(V)

12

12

额定电流(A)

□200   □400

200

开断电流(kA)

20

20

操作方式

□电动(含手动) □手动

电动(含手动)

储能电压(V)

□110 □220 □其它

操作电压(V)

DC48V   无

□110 □220 □其它

安装配件

□配抱箍装配

运输配件

□配运输架

数量(台)





其它技术要求
