VSH-24手车式

新信息来源:未知发布时间:2016-04-29

1.概述

VSH真空断路器是江苏华唐电器有限公司在广泛、深入的市场调查基础上,结合国内外先进的产品技术及产品经验,自行开发设计的新一代中压真空断路器元件产品,产品采用优化设计的真空灭弧室及固体绝缘技术,配以模块化机构进行操作控制,结构简单,易用,实现免维护。接口尺寸与行业主流产品一致,完全互换。
VSH真空断路器是新型的户内开关设备,主要用于额定电压24kV,额定频率50~60HZ的三相交流电力系统,具有结构紧凑、可靠性高、操作震动小、易维护等优点。可广泛应用在电厂、钢厂、冶金、石化、交通、楼宇等工矿企业。作为保护高压电动机、变压器、线路故障等负载的开关设备。

 2.特点
◆最优化的机构
◆以不同的功能单元为分界线,实现全模块化的设计
◆集成、优化的设计最大限度的减少功能单元的中间实现环节,整体机构仅70余个零件
◆机构无调整环节,最大限度的降低对维护人员的专业要求
◆全系列产品操作轻巧
◆极小操作震动
◆机构自带手动储能手柄
◆易损件无需专用工具实现快速更换
◆全系列机构通过72小时的盐雾试验的验证
◆最高可适应海拔4500m的使用环境



3.技术参数

额定电压

额定电压

Ur[kV]

24

1min工频耐受电压

相间及对地

Ud(1min)[kV]

65

断口间

79

雷电冲击耐受电压

相间及对地

Up[kV]

125

断口间

145

控制回路工频耐压(1min)

[V]

2000

控制回路电源电压

[V]

AC 110/220、DC 110/220

额定频率

Fr[Hz]

50/60

额定操作顺序



20kA-40kA:0-0.3s-CO-180s-CO
50kA:0-180s-CO-180s-CO

额定电流

额定电流

Ir[A]

630

630

1250

1600

1250

2000

2500

3150

额定短路开断电流

Ics[kA]

25

31.5

额定短时耐受电流(4s)

Ik[kA]

25

31.5

额定峰值耐受电流

Ip[kA]

63

80

额定电容器组开断电流

[A]

400

机械特性

机械寿命

20000

电气寿命



E2

分闸时间

[ms]

20-50

燃弧时间

[ms]

10-15

全开断时间

[ms]

30-65

合闸时间

[ms]

35-70

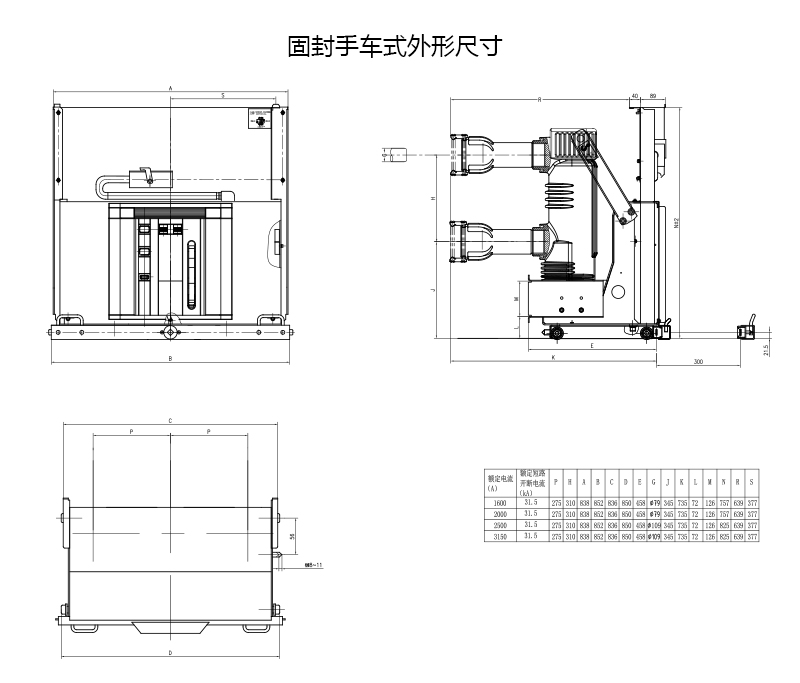

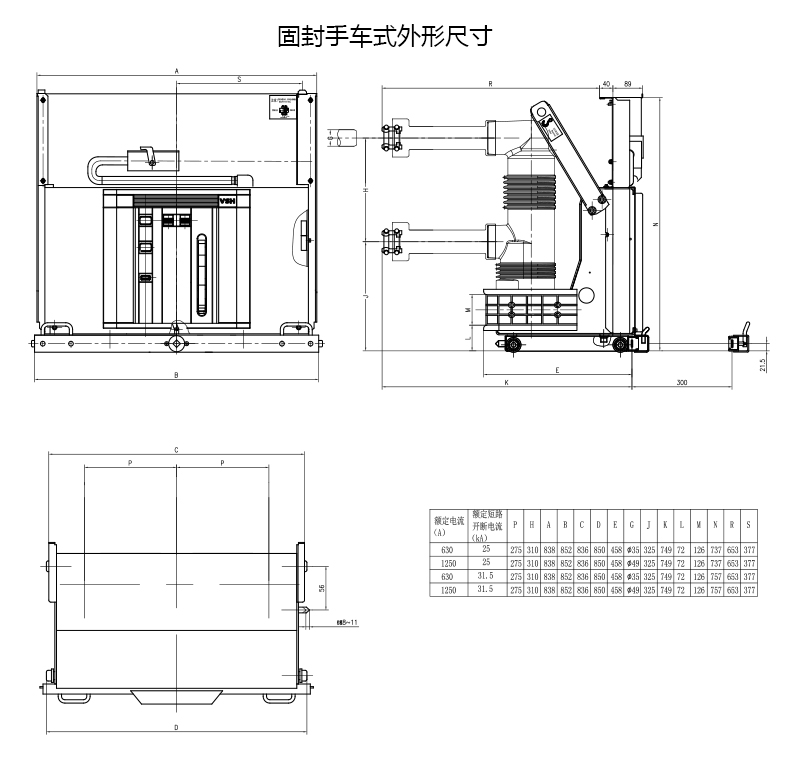

4.外形尺寸

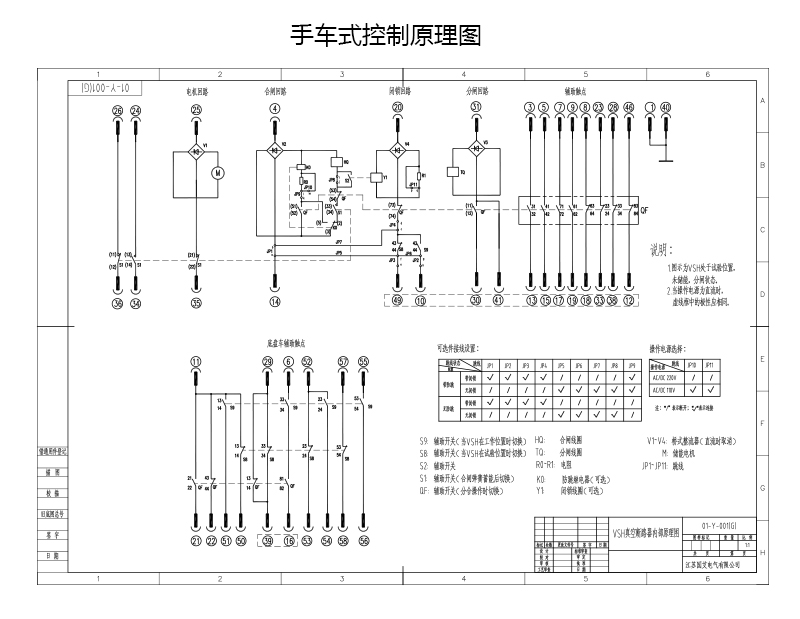

 5.原理图

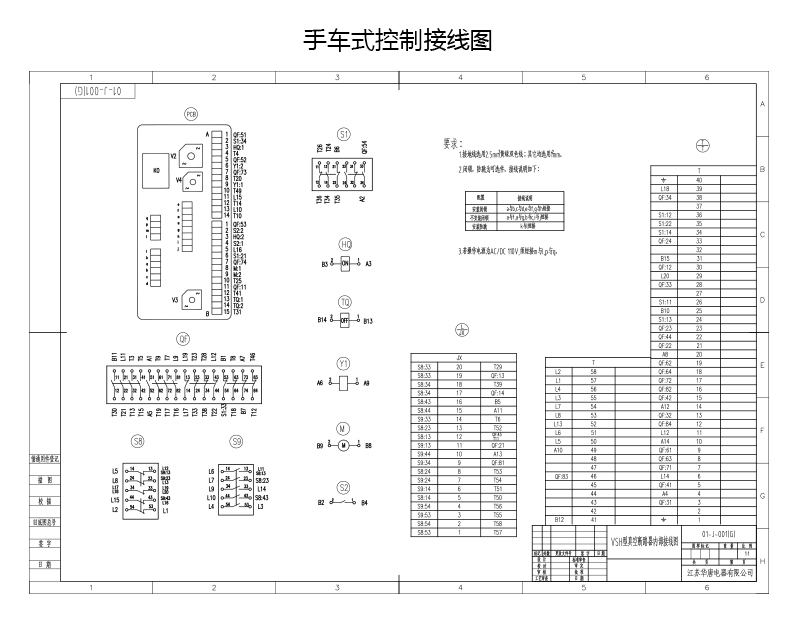

可选件接线设置:
S9:辅助开关(当VSH在工作位置时切换)   HQ:合闸线圈   V2-V4:桥式整流器(直流时取消)
S8:辅助开关(当VSH在实验位置时切换)  TQ:分闸线圈   M:储能电机
S2:辅助开关                           R0-R1:电阻      ab,gh,fe,dc,fg,bc,ij,lk,mi,pq:跳线
S1:辅助开关(合闸弹簧蓄能后切换)     K0:防跳继电器(可选)    Y7-Y9:过流脱口(可选)
QF:辅助开关(分合操作时切换)       Y1:闭锁线圈(可选)



6.订货表

订货单 Ordering Table

额定电流(A)

□630

□1250

□1600

□2000

□2500

□3150

额定短路开断
电流(kA)

□25
□31.5

□25
□31.5

31.5

31.5

31.5

31.5

相间距P(mm)

275

极间距H(mm)

310

数量(台)



操作电压

储能回路

□AC110V

□DC110V

□AC220V

□DC220V

操作回路

□AC110V

□DC110V

□AC220V

□DC220V

非标配置

防跳装置

□带防跳装置

□无防跳装置

闭锁装置

□带闭锁装置

□DC220V   □DC110V

□无闭锁装置



过流方案

□二过流(A、C相)

□三过流(A、B、C相)

□2.5A

□3A

□5A

□无过流

□中间CT

失压装置

□AC220V

□AC110V

□无失压装置

接地装置

□铜排摩擦接地

□接地触头接地

□导轨式接地

二次航空插座

□配二次航空插座

□无二次航空插座

外形尺寸

□标准外形(见样本)

□非标准外形(请附图)

二次接线

□标准外形(见样本)

□非标准外形(请附图)

固定式连锁

□标准连锁

□非标准连锁

□无连锁

其他技术要求
